CHARACTERISTICS
| CONTACT RESISTANCE | 15mΩ max. (initial) |
| INSULATION RESISTANCE | 100mΩ above (500VDC) under 500VDC |
| DIELECTRIC STRENGTH | 2000VAC, 50/60Hz for 1 minute |
| VIBRATION | 10-55Hz, 1.5mm double amplittude |
| AMBIEN TEMPERATRE | -10°C~+80°C (With no icing) |
| HUMIDITY | 85% RH max. |
| LIFE | Mechanical: 5000,000 operations/min. Electrical: 1000,000 operations/min. |

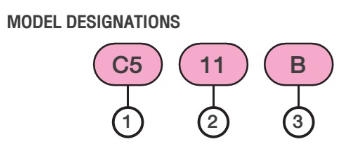

| Items | Code | Description |
| Type | C5 | 15A 250VAC |
| C5R | 15A 250VAC Spring return | |
| Contact | 11 | Single pole single throw ON-OFF |
| 12 | Single pole double throw ON-OFF | |
| 13 | Single pole double throw (central OFF) ON-OFF-ON | |
| 21 | Double pole single throw ON-OFF | |
| 22 | Double pole double throw ON-OFF | |
| 23 | Double pole double throw (central OFF)ON-OFF-ON | |

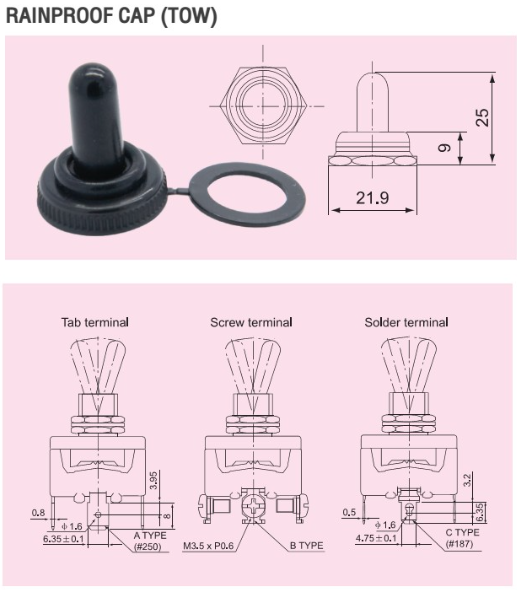

| Terminal | B | Screw terminal |
FEATURES
- 10A type and 15A type for selection
- Fixed type and auto-return type (both single-throw and double-throw) for selection
- Screw terminal, solder terminal and tab terminal for selection
- Rainproof cap for water-proof and oil-proof
- Mounting hole: ⌀12mm
RATINGS
| LOAD | TYPE | AC RATING | DC RATING |
| Resistance Load | C5 | 15A 250V 20A 125V | 0.5A 250V 0.9A 125V |
| Inductive Load | C5 | 15A 250V 20A 125V | 0.3A 250V 0.5A 125V 15A |
| Lamp Load | C5 | 400W 125V 800W 250V | 30V |
| Motor Load | C5 | 400W 125V (single phase) | 7A 30V |
| C5 | 750W 250V (three phase) | - |

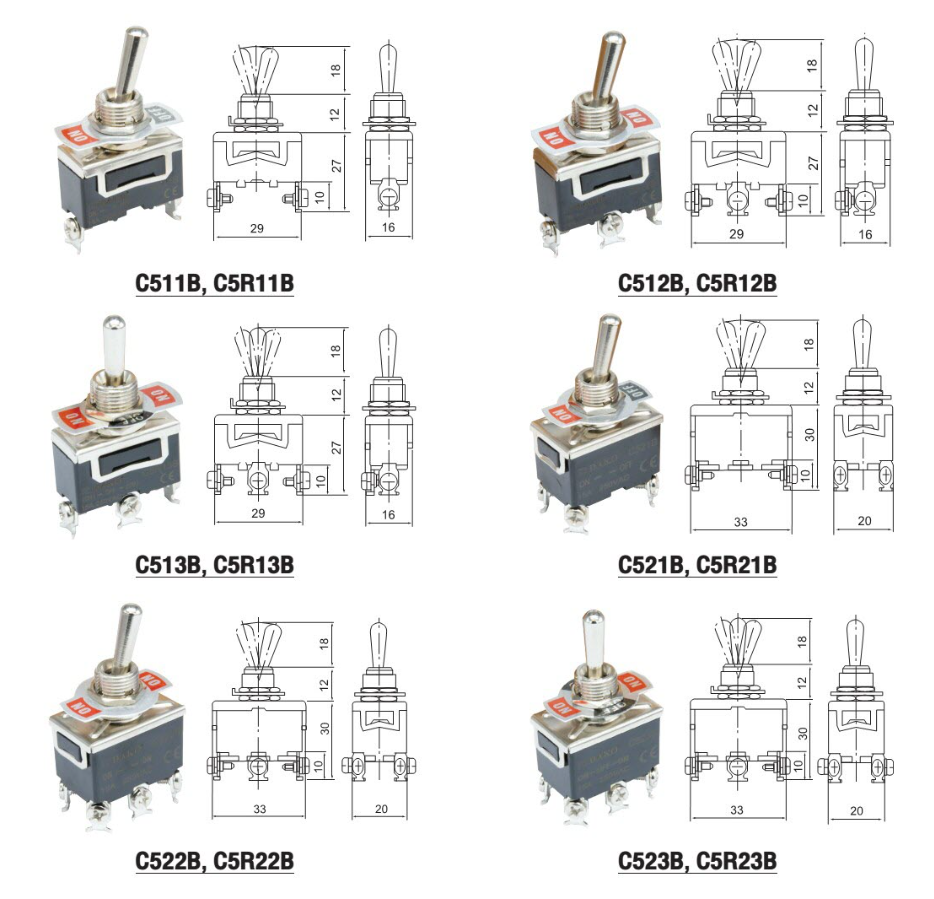

| (MODEL) | POLE | ขั้ว | RATED CURRENT / VOLTAGE | KIND OF OPERATION | CONTACT TYPE | TERMINAL TYPE | PRICE |
| C511B | 1P | 2 | 15A / 250V | ON - OFF | Go- on (กดค้าง) | Screw type | |
| C512B | 1P | 3 | 15A / 250V | ON - ON | |||
| C513B | 1P | 3 | 15A / 250V | ON - OFF - ON | |||
| C521B | 2Ps | 4 | 15A / 250V | ON - OFF | |||
| C522B | 2Ps | 6 | 15A / 250V | ON - ON | |||
| C523B | 2Ps | 6 | 15A / 250V | ON - OFF - ON | |||
| C5R11B | 1P | 2 | 15A / 250V | ON - OFF | Spring return | ||
| C5R12B | 1P | 3 | 15A / 250V | ON - ON | |||
| C5R13B | 1P | 3 | 15A / 250V | ON - OFF - ON | |||
| C5R21B | 2Ps | 4 | 15A / 250V | ON - OFF | |||
| C5R22B | 2Ps | 6 | 15A / 250V | ON - ON | |||
| C5R23B | 2Ps | 6 | 15A / 250V | ON - OFF - ON | |||
| C0W | Rainproof cap | ||||||

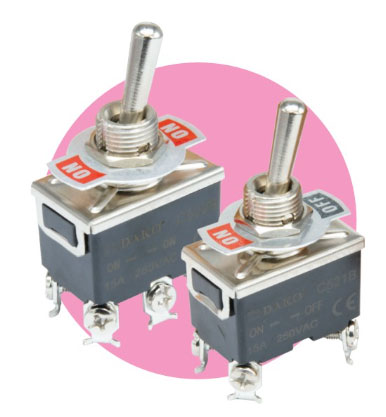

โฮมไฟฟ้า จำหน่าย ท็อกเกิ้ลสวิทช์ (Toggle Switch) อุปกรณ์ไฟฟ้าที่ใช้สำหรับเปิด–ปิดวงจรไฟฟ้าอย่างง่ายและรวดเร็ว ท็อกเกิ้ลสวิทช์ออกแบบมาให้ใช้งานสะดวก ทนทาน และตอบสนองไว เหมาะสำหรับงานอุตสาหกรรม ตู้คอนโทรล เครื่องจักร และอุปกรณ์ไฟฟ้าต่าง ๆ
หากคุณกำลังมองหา ท็อกเกิ้ลสวิทช์ราคาถูก, Toggle Switch คุณภาพดี, ติดต่อ โฮมไฟฟ้า โทร. 092-257-5557 เรามีสินค้าพร้อมจัดส่ง ครอบคลุมพื้นที่ ประชาอุทิศ ทุ่งครุ พระประแดง
